新款移動式冷熱沖擊箱技術講解
作者：
salmon范
編輯：
瑞凱儀器
來源：
m.yntbf.com
發布日期： 2021.01.06
冷熱沖擊試驗箱是用于電子元器件、新材料等的安全性能測試、產品篩選試驗等，是航空、汽車、家電、科研等領域必備的測試設備，考核和確定電工、電子、汽車電器、材料等產品，在進行高低溫試驗的溫度環境中沖擊變化后的參數及性能及使用的適應性。
市面上所使用的冷熱沖擊試驗箱結構較為復雜、體積大且不易操作，在樣品轉換過程中，耗時較長，熱量交換過多，導致結果誤差較大。為此，東莞市瑞凱環境檢測儀器有限公司自主研發一款全新型移動式冷熱沖擊箱。

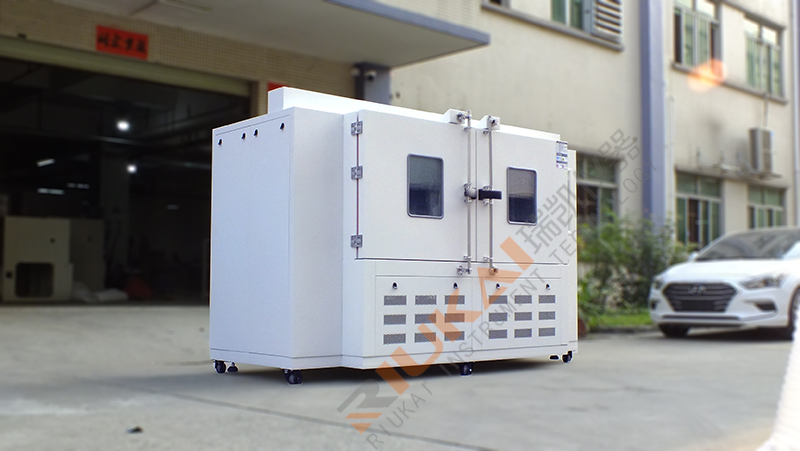

瑞凱新款移動式冷熱沖擊箱
（亦稱兩箱式冷熱沖擊箱）內腔采用左右設計，分別布局高溫箱和低溫箱，高溫箱和低溫箱之間設置有上下兩組隔板，兩組隔板相對端設置有矩形槽，矩形槽的槽底設置有氣壓缸，頂部氣壓缸遠離槽底的一端通過活塞桿設置有升降滑塊，升降滑塊的另一端設置有電機，電機遠離升降滑塊的一端通過電機軸連接升降板，底部氣壓缸遠離槽底的一端通過活塞桿和軸承設置有升降板，兩組升降板另一端活動插接有固定板，固定板的另一端面設置有夾緊條，上下兩組所述夾緊條之間設置有放置臺，底部隔板的左右兩側固定設置有半圓錐形的支撐塊，支撐塊的頂部設置有環形支撐板，高溫箱的底部設置有高溫加熱管，低溫箱的右側端壁設置有蒸發器，高溫箱和低溫箱的側壁設置有溫度傳感器,高溫箱和低溫箱的頂部設置有壓力傳感器，高溫箱和低溫箱的前端均開設有密封門，密封門前端設置有人機界面。
與普通冷熱沖擊試驗箱相比，瑞凱新款移動式冷熱沖擊試驗箱采用隔板，并在隔板的矩形槽內設置氣壓缸和電機，氣壓缸通過驅動活塞桿將升降板擠出矩形槽，解除升降板的轉動限制，再通過電機驅動升降板進行180度轉動，升降板通過固定板和夾緊條帶動放置臺轉動，將放置臺的樣品在高溫箱和低溫箱之間進行快速的冷熱交換，交換過程中熱量交換少，檢測結果更加準確。
