某軍用觸摸顯示屏可靠性鑒定驗收試驗案例

作者: salmon范 編輯: 瑞凱儀器 來源: m.yntbf.com 發布日期: 2019.07.16
背景
    某觸摸顯示屏出廠前經客戶要求需對產品外觀、功能、性能做可靠性鑒定驗收試驗。

正文

    一、引用標準和文件

    1.GJB 4-1983 艦船電子設備環境試驗;
    2.GJB 150-2009 軍用裝備實驗室環境試驗方法;
    3.GJB 899A-2009 可靠性鑒定和驗收試驗;
    4.《某觸摸顯示屏驗收細則》。
    二、檢測環境要求
    1.溫度:15℃~35℃;
    2.相對濕度:20%~80%;
    3.氣壓:86KPa~106KPa;
    4.實驗室環境無強振動沖擊、強電磁場和腐蝕性氣體。
    三、試驗項目及順序
    1.高溫工作試驗;
    2.高溫存儲試驗;
    3.低溫工作試驗;
    4.低溫存儲試驗;
    5.振動試驗;
    6.沖擊試驗;
    7.濕熱試驗。
    四、檢測項目及判別依據
    1.外觀檢測:
    a)結構無破裂、開裂、變形等失效;
    b)涂層無龜裂、脫落等現象;
    c)零部件無卡死或松動等現象。
    2.功能性能檢測:
    a)顯示畫面無抖動、跳、晃、閃等不正常顯示;
    b)觸摸屏正常響應。
    五、試驗過程
    1、高溫工作試驗
    1)對樣品進行初始檢測,確認正常后才能進行后續試驗;
    2)將樣品放入 高低溫試驗箱內,以不大于3℃/min的溫變速率將箱內溫度升到+50℃,并保溫2h;
    3)啟動樣品通電工作1h,并進行中間檢測,結束后斷電;
    4)將箱內溫度以不大于3℃/min的溫變速率恢復至常溫,并進行終檢測,確認正常后才能進行后續試驗。

    實際試驗曲線見圖1。

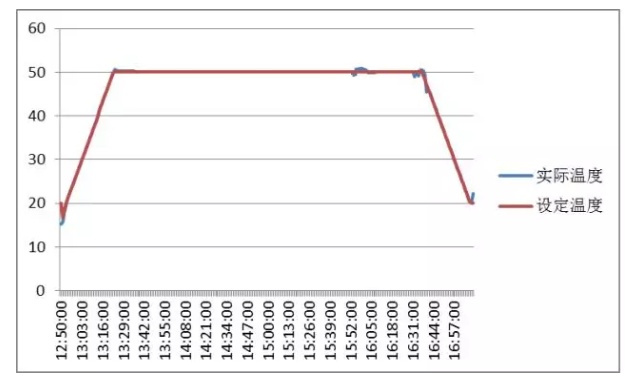

圖1 高溫工作試驗曲線
圖1 高溫工作試驗曲線
    2、高溫存儲試驗
    1)高溫存儲初始檢測結果共用高溫工作終檢測結果;
    2)將樣品放入高低溫試驗箱內,以不大于3℃/min的溫變速率將箱內溫度升到+70℃,并保溫48h;
    3)將箱內溫度以不大于3℃/min的溫變速率恢復至常溫,待樣品溫度穩定常溫后進行終檢測,確認正常后進行后續試驗。

    實際試驗曲線見圖2。

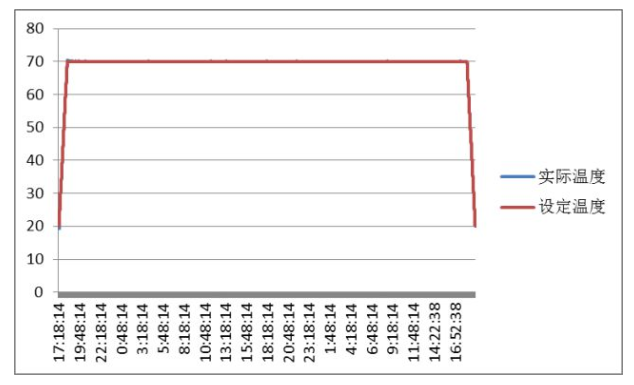

圖2 高溫存儲試驗曲線

圖2 高溫存儲試驗曲線


    3、低溫工作試驗
    1)低溫工作初始檢測結果共用高溫存儲終檢測結果;
    2)將樣品放入高低溫試驗箱內,以不大于3℃/min的溫變速率將箱內溫度降到-20℃,并保溫2h;
    3)啟動樣品通電工作1h,并進行中間檢測,結束后斷電;
    4)將箱內溫度以不大于3℃/min的溫變速率恢復至常溫,并進行終檢測,確認正常后才能進行后續試驗。

    實際試驗曲線見圖3。

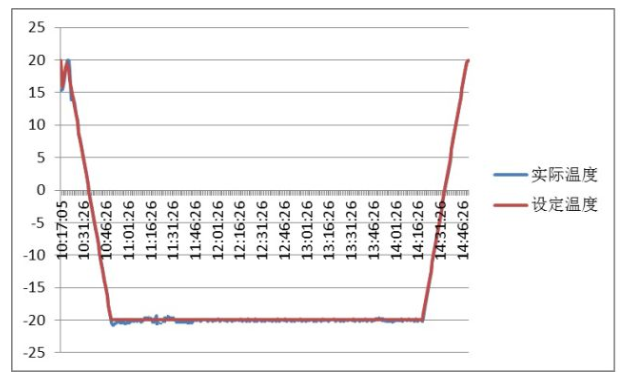

圖3 低溫工作試驗曲線

圖3 低溫工作試驗曲線


    4、低溫存儲試驗
    1)低溫存儲初始檢測結果共用低溫工作終檢測結果;
    2)將樣品放入高低溫試驗箱內,以不大于3℃/min的溫變速率將箱內溫度降到-40℃,并保溫26h;
    3)將箱內溫度以不大于3℃/min的溫變速率恢復至常溫,待樣品溫度穩定常溫后進行終檢測,確認正常后進行后續試驗。

    實際試驗曲線見圖4。

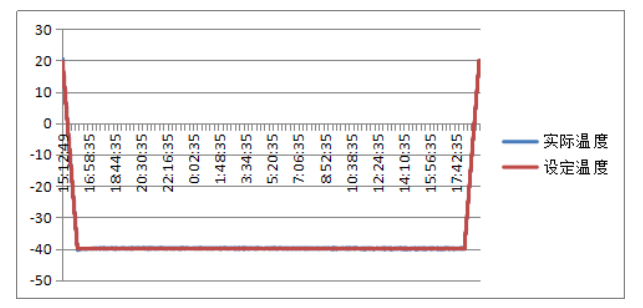

圖4 低溫存儲試驗曲線

圖4 低溫存儲試驗曲線


    5、振動試驗
    1)振動試驗初始檢測結果共用低溫存儲終檢測結果;
    2)將樣品剛性裝夾在振動臺上,按表1要求進行振動;
    3)試驗結束后進行終檢測,確認正常后進行后續試驗。
    某軸向振動試驗曲線見圖5、圖6、圖7。

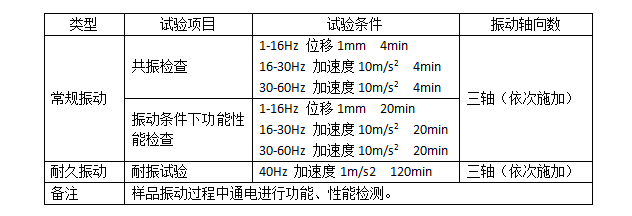

表1 振動試驗條件

表1 振動試驗條件

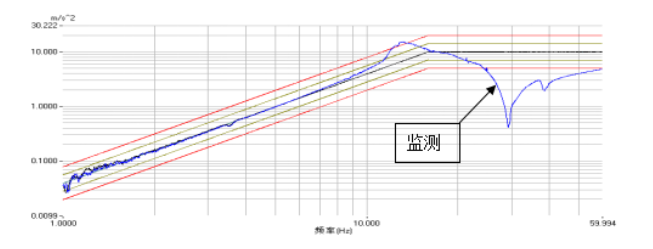

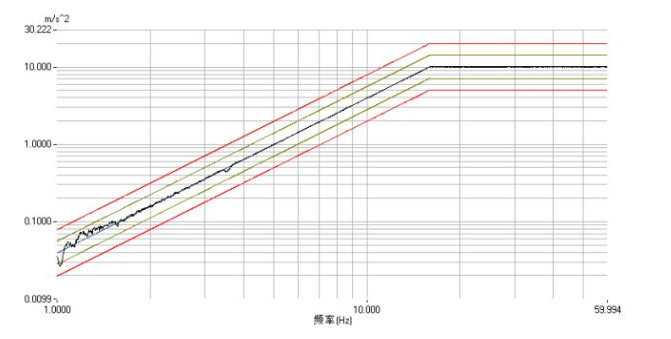

圖5 某軸向共振檢查試驗曲線

圖5 某軸向共振檢查試驗曲線

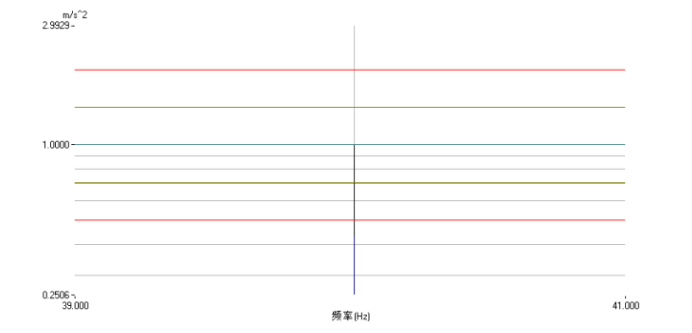

圖6 某軸向功能性檢查試驗曲線

圖6 某軸向功能性檢查試驗曲線

圖7 某軸向耐振試驗曲線

圖7 某軸向耐振試驗曲線


    6、沖擊試驗
    1)沖擊試驗初始檢測結果共用振動試驗終檢測結果;
    2)將樣品以垂直方向剛性裝夾在振動臺上,按表2要求進行沖擊;
    3)試驗結果后進行終檢測,確認正常后進行后續試驗。

    正向沖擊曲線見圖8,反向沖擊曲線見圖9。

表2 沖擊試驗要求及條件

表2 沖擊試驗要求及條件

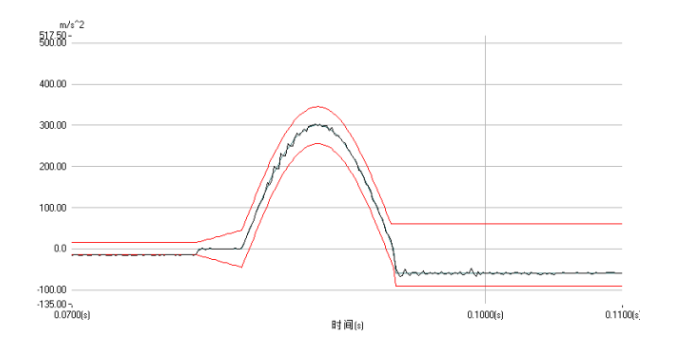

圖8 正向沖擊試驗曲線

圖8 正向沖擊試驗曲線

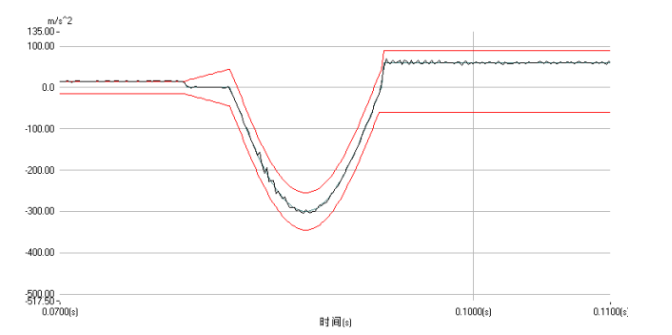

圖9 反向沖擊試驗曲線

圖9 反向沖擊試驗曲線


    7、濕熱試驗

    1)濕熱試驗初始檢測結果共用沖擊試驗終檢測結果;

    2)將樣品放入溫濕度試驗箱內,按圖10條件設定溫度程序,相對濕度始終保持90%,并在20~24h、140~144h、236~240h時間段使樣品通電工作檢測;

    3)試驗結束后將箱內溫度設為60℃,濕度設為20%干燥2h;

    4)干燥后以不大于3℃/min的溫變速率恢復到常溫,并進行終檢測。

濕熱試驗曲線見圖11。

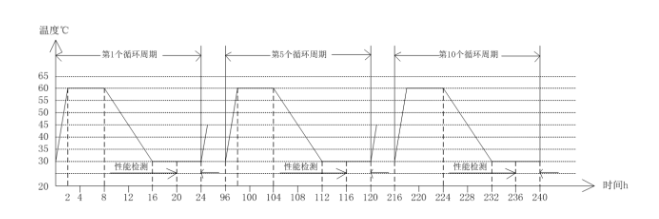

圖10 濕熱試驗要求及條件

圖10 濕熱試驗要求及條件

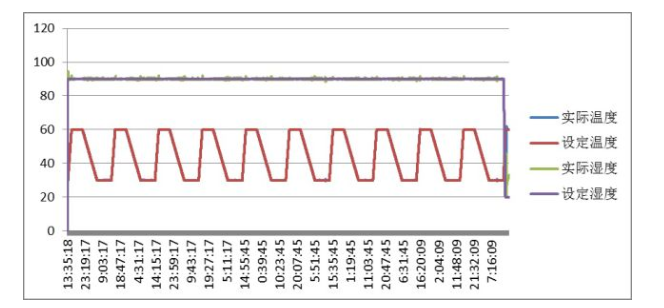

圖11 濕熱試驗曲線

圖11 濕熱試驗曲線

    六、試驗結論
    該觸摸顯示屏樣品在經歷了本次高溫工作、高溫存儲、低溫工作、低溫存儲、振動試驗、沖擊試驗、濕熱試驗后,外觀無損壞,功能性能檢測正常,符合驗收要求,準予驗收。
