環境應力篩選試驗的參數確定
作者：
salmon范
編輯：
瑞凱儀器
來源：
m.yntbf.com
發布日期： 2020.11.16
由表1可以看出，溫度循環試驗和隨機振動應力試驗各自激發的缺陷類型是不相同的，因此不能互相取代。然而，它們在激發缺陷的能力上卻可以互相補充和加強，由振動加速發展的缺陷可能在溫度循環試驗中以故障的形式暴露出來；同樣，由溫度循環加速發展的缺陷也可能在振動中以故障形式暴露出來。因此，環境應力篩選的試驗剖面應把溫度循環和隨機振動組合起來，即隨機振動-溫度循環-隨機振動或溫度循環-隨機振動-溫度循環?？梢詤㈤咰JB 1032《電子產品環境應力篩選方法》。
1、溫度循環應力的確定

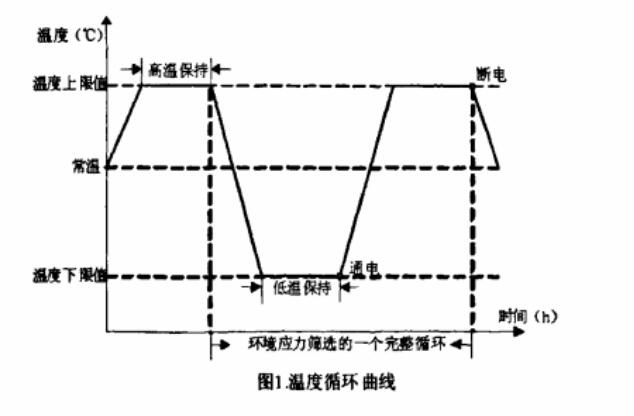

溫度循環曲線如圖1所示。
1.1上下限溫度的確定
產品不加電時，溫度循環應力的上下限值不能超過產品的存儲溫度的上下限值，產品加電檢測時，溫度應力的上下限值不能超過產品的工作溫度上下限值。
對組件進行篩選時，要找出組件中分組件(元器件)各自的和工作溫度、和貯存溫度，溫度循環的上下限溫度以這些高溫中的者和低溫中的者為溫度組，參照上述原則進行設計。一般設計的工作溫度和貯存溫度離設計的極限溫度還有一定距離，為了提高篩選效率，有時擴大溫度變化幅度，向設計的極限溫度靠攏。
1.2溫度變化速率
溫度變化速率對篩選效果影響極大，應盡可能加快溫度變化速率。CJB 1032規定設備或部件篩選的溫度變化速率不小于5℃ /min。由于受篩選產品本身的熱慣性，產品的實際溫度變化速率遠低于溫度循環試驗箱內的空氣溫變平均速率，因此要根據試驗箱的能力盡量提高溫度變化速率。
在條件不具備，進行非定量環境應力篩選時，可采用兩箱式冷熱沖擊試驗箱進行溫度沖擊篩選。
2、振動應力的確定

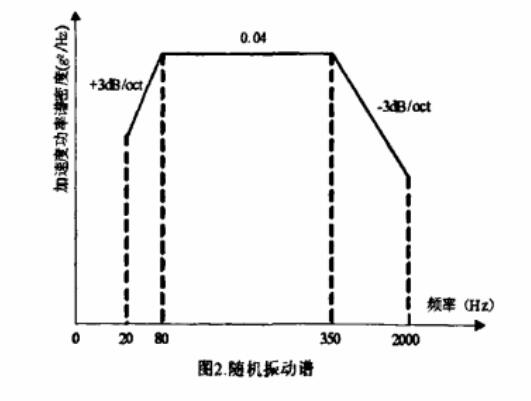

隨即振動譜如圖2所示。
3.2.1篩選的振動量值
常規篩選的隨機振動量值一般可用0.04p2/Hz，把握不大的產品可根據通過測定摸清產品對振動的響應特性，由低到高進行適當調整，后確定振動量值。一般應低于產品環境鑒定試驗的合格值，以不損壞產品為準。
2.2確定隨機振動頻譜
隨機振動頻譜應采用GJB1032或GJB/Z34標準規定的頻譜，頻率范圍為20 - 2000HZ，對少數情況可縮小到100 ~ 1000HZ。
應對受篩選產品進行振動測定，確定產品共振頻率、優勢頻率，對產品響應大的頻率段、要減少輸入，反之加大輸人，以保證不損壞產品和實施規定量值的篩選。
2.3確定軸向和時間
隨機振動一般要在三個軸向上進行，每個軸向振動5~10min，少不少于5min。如果產品中多數印制板朵同一個方向排列，則可僅在垂直于印制板方向進行10
min的隨機振動。正弦振動也應在三個軸向上進行，一般進行30min，不超過60min。
隨機振動的效果發生在15 ~ 20min 內，延長振動時間不僅無益于篩選，反而會引起疲勞損傷，一般用0.04g2Hz振動20min。
